一、概 述

携带式 X 射线探伤机，是一种先进的无损检测设备，广泛适用于机械制造、 石油、化工、轻纺、航空、锅炉、压力容器、冶金、造船、国防工业等部门， 尤 其适用于野外现场及高空作业。

携带式 X 射线探伤机采用先进的 Z-2000E 型控制器。该控制器集国内、外同类仪 器之所长， 选用先进的人工智能微型计算机控制系统和可控硅调压、可控硅变频 稳流、斩波等先进的电子线路。本系列探伤机具有体积小、重量轻、操作简便、 工作稳定可靠等优点。

二、技术指标：

输入:交流电源 ＞4KVA   单相 50HZ AC220V±10%

输 出:X 射线管电流(平均值)5mA

高压变压器输入电压波动:±1%

X 射线发生器冷却方式:强迫风冷

绝缘方式:SF6 气体绝缘

安全工作压力(20℃):0.35Mpa～0.45Mpa

工作环境:温度-30℃~+60℃

相对湿度:＜85%

海拔高度:1000m

焦距:600mm

曝光量:≤30mAmin

暗室处理:度 20℃±2℃显影时间 5min

光学密度:D≥2.0

控制器:尺寸 360mm×300mm×145mm；重量:12kg

计时误差:5min±10%

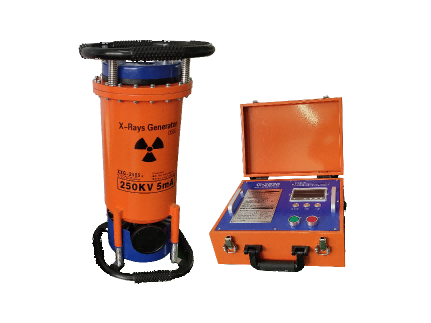

型号： XXG－2505

输入电源容量 kVA：>5

X 射线管电压 KVP：150～250

X 射线管焦点尺寸 mm：2.0×2.0

X 射线管辐射角度： 40 °

X 射线发生器控制器：外形尺寸 mm:320×320×640；重量 kg：20.5

最大穿透 mm：40；重量:20kg
