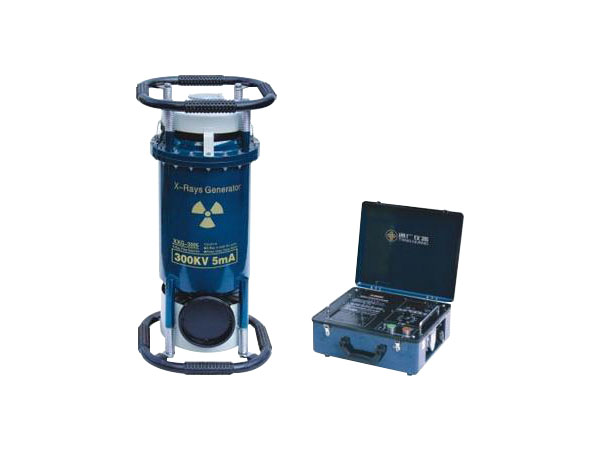

XXG-3005携带式工业X射线探伤机

一、产品概述

变频气绝缘携带式X射线探伤机，是一种先进的无损检测设备，广泛适用于机械制造、石油、化工、轻纺、航空、锅炉、压力容器、冶金、造船、国防工业等部门，尤其适用于野外现场及高空作业。变频气绝缘携带式X射线探伤机采用先进的Z-2000E型控制器。该控制器集国内、外同类仪器之所长，选用先进的人工智能微型计算机控制系统和可控硅调压、可控硅变频稳流、斩波等先进的电子线路。本系列探伤机具有体积小、重量轻、操作简便、工作稳定可靠等优点。

该类仪器采用SF6气体绝缘，将传统的工频变为变频，是当前较先进的X射线检查设备；具有体积小、重量轻、操作简单、携带方便等特点；特别适用于野外、高空作业及现场施工。

控制器与X射线发生器彻底隔离，可防止高压放电冲击控制系统；抗干扰能力强，适应发电机供电。配有电子锁定功能，保证操作者安全。

设计先进、结构合理、工艺精良、调试方便、该控制器可与XXQ/XXH/XXG全系列高压发生器匹配。

二、功能及特点

波纹陶瓷管辐射探伤机，其X射线管采用电压高、功率大、体积小、性能稳定、寿命长的波纹陶瓷管，使X射线发生器的体积更小，重量更轻，使用寿命更长，抗震方面更优。

三、技术指标

输入：

交流电源>4KVA：单项50Hz,AC220V±10%；

输出：

X射线管电流（平均值）：5mA,高压变压器输入电压波动：±1%；

X射线发生器

冷却方式：强迫风冷；

绝缘方式：SF6气体绝缘；

安全工作压力(20℃)：0.35Mpa～0.45Mpa；

工作环境

温度：-30℃～+60℃

相对湿度：<85%

海拔高度：1000m

最大穿透厚度条件

钢板：A3(mm)

焦距：600mm

曝光量：≤30mAmin

胶片：天津Ⅲ型，双面铅箔增感

暗室处理：温度20℃±2℃显影时间5min

光学密度：D≥2.0

控制器

尺寸：365mm×300mm×145mm

重量：12kg

计时误差：5min±10%

工作方式

按1:1方式工作与休息，曝光时间最长可预置时间为9.5分钟(5min)。

四、技术参数

型号：XXG－3005（陶瓷管定向）

输入电源容量：3.0KW；

X射线管电压：300KV；

X射线管焦点尺寸：2.5×2.5mm；

X射线管辐射角度：40+5°；

X射线发生器外形尺寸：345×345×670mm；

X射线发生器重量：36.5kg；

X射线发生器最大穿透：50mm；

控制器重量：12kg；

控制器特殊性：升压电路/通用性；
